제품 상세 정보:
결제 및 배송 조건:
|

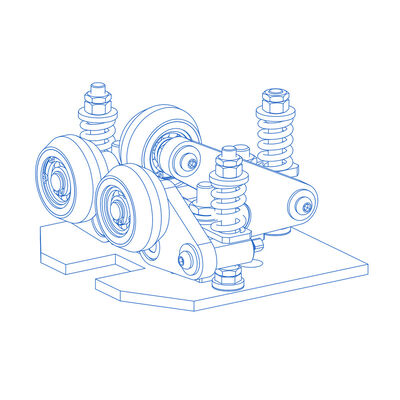

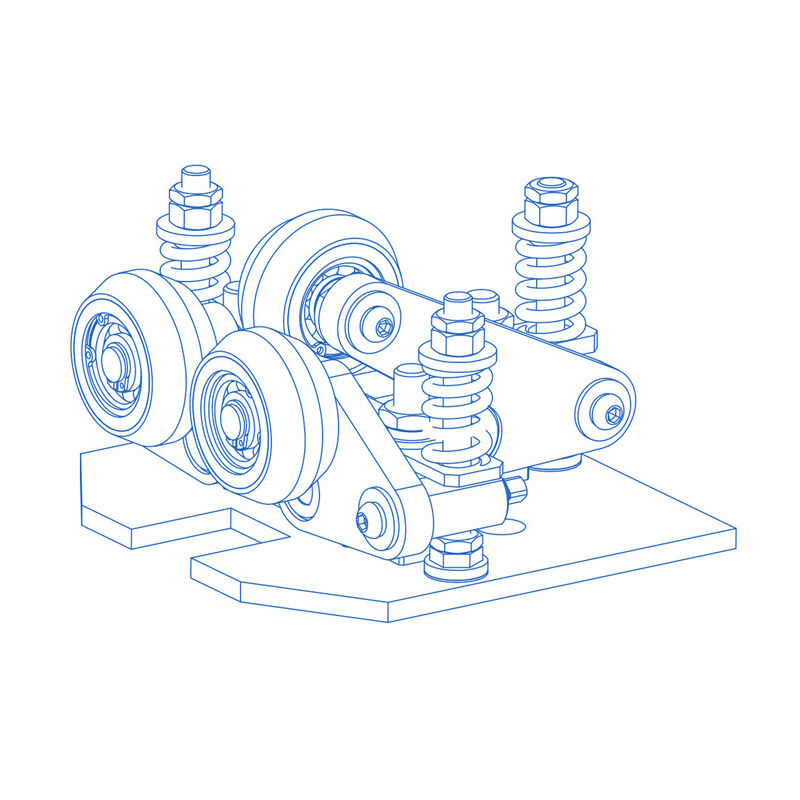

| 이름: | 탄성 롤러 가이드 슈즈 | 가이드 레일의 너비: | 9/10 밀리미터 |
|---|---|---|---|
| 롤러 직경: | 50 | 정격 속도: | 0.63m/s |
| 해당되는: | 엘리베이터 부품 | 사업 유형: | 제조업체 |
| 보증 시간: | 12개월 | 포장: | 판지에 포장 |
| 모델: | 탄성 롤러 가이드 슈즈 | 유형: | 탄성 롤러 가이드 슈즈 |
| 강조하다: | PU 탄력 롤러 가이드 신발,엘리베이터 롤러 가이드 교체,엘리베이터 수리 가이드 신발 |
||
주거용 엘리베이터, 고급 빌라 엘리베이터 및 균형추 측면에 권장됩니다. PU 롤러 가이드는 고사양 리프트 및 물류 컨베이어에 사용됩니다. 탄성 가이드는 더 나은 편안함, 더 작은 크기, 더 적은 공간 점유, 더 쉬운 설치 및 조정을 제공합니다.
매개변수 표
|
제품 모델 |
롤러 |
스프링 수 (0/1/3) |
정격 속도 (m/s) |
정격 일반 하중 (N) |
최대 일반 하중 (N) |
정격 하중 Q(kg)(권장) |
레일 폭 (mm) |
치수 (길이*너비*높이 mm) |
무게 (kg) |
|
| 재질 |
직경 롤러(mm) |
|||||||||
| HNL50B | 고무 | 50 | 3 | 0.63 | 200 | 550 | 400 | 9/10 | 144*155*94 | 3.3 |
| PU | 50 | 3 | 0.63 | 500 | 800 | 630 | 9/10 | 144*155*94 | 3.3 | |
| HNL70B | PU | 70 | 3 | 1.75 | 500 | 1000 | 1250 | 9/10/16 | 141*187*130 | 4.7 |
| HNL90B | PU | 90 | 3 | 2 | 600 | 1200 | 1600 | 9/10/16 | 206*273*158 | 5.8 |
| HNL105B | PU | 105 | 3 | 2.5 | 500 | 1200 | 1600 | 10/16/19 | 216*290*179 | 6.7 |
| HNL125B | PU | 125 | 3 | 2.5 | 600 | 1200 | 2000 | 10/16/19 | 205*318*200 | 8.8 |
| HNL140B | 고무 | 140 | 3 | 균형추 측면 6, 차량 측면 3 | 500 | 1000 | 1600 | 10/16 | 214*321*215 | 9.4 |
| PU | 140 | 3 | 3 | 600 | 1200 | 1600 | 10/16/19 | 214*321*215 | 9.4 | |
| HNL150B | PU | 150 | 3 | 3 | 600 | 1200 | 2500 | 10/16/19 | 214*329*220 | 10.2 |
| HNL160B | 고무 | 160 | 3 | 균형추 측면 7, 차량 측면 4 | 500 | 1000 | 1600 | 16/19 | 213*340*262 | 12.7 |
| PU | 160 | 3 | 3 | 600 | 1200 | 3000 | 10/16/19 | 213*340*262 | 12.7 | |
| HNL200B | 고무 | 200 | 3 | 균형추 측면 10, 차량 측면 5 | 500 | 1000 |
차량 측면 2000 / |
16/19/28.6 | 245*416*293 | 17.4 |
| PU | 200 | 3 | 3 | 600 | 1200 | 3500 | 16/19/28.6 | 245*416*293 | 17.4 | |
| HNL260B | 고무 | 260 | 3 | 6 | 500 | 1000 | 2000 | 16/19/28.6 | 307*548*343 | 23.2 |
| PU | 260 | 3 | 4 | 600 | 1200 | 3500 | 16/19/28.6 | 307*548*343 | 23.2 | |
| HNL300F | 고무 | 300 | 3 | 10 | 500 | 1000 | 2000 | 16/19/28.6 | 344*620*388 | 30.8 |
| PU | 300 | 3 | 5 | 600 | 1200 | 3500 | 16/19/28.6 | 344*620*388 | 30.8 | |
| 가이드 슈즈 모델 | 롤러 유형 | A | B | C | D | E | F | G | H | I | 표준 도면 번호 |
| HNL50B | 고무 | 144 | 155 | 94 | 155 | 65 | / | 100 | 2-Φ28 | 50 | / |
| PU | 144 | 155 | 94 | 155 | 65 | / | 100 | 2-Φ28 | 50 | / | |
| HNL70B | PU | 141 | 187 | 130 | 145 | 80 | / | 100 | 2-18×22 허리 구멍 | 70 | MAADA00066 |
| HNL90B | PU | 206 | 273 | 158 | 200 | 80 | 80 | 100 | 4-18x30 허리 구멍 | 90 | MAADB00073 |
| HNL105B | 고무 | 216 | 290 | 179 | 200 | 80 | 80 | 100 | 4-18x30 허리 구멍 | 105 | MAADF00002 |
| HNL125B | PU | 205 | 312 | 193 | 180 | 80 | 80 | 100 | 4-18x30 허리 구멍 | 125 | MAADN00001 |
| HNL140B | PU | 214 | 321 | 215 | 160 | 80 | 80 | 100 | 4-18x22 허리 구멍 | 140 | MAADCO0021 |
| HNL150B | PU | 214 | 329 | 220 | 160 | 80 | 80 | 100 | 4-18×22 허리 구멍 | 150 | MAADK00001 |
| HNL160B | 고무 | 230 | 340 | 262 | 230 | 80 | 80 | 100 | 4-Φ24 | 160 | MAADD00012 |
| PU | 230 | 340 | 262 | 230 | 80 | 80 | 100 | 4-Φ24 | 160 | / | |
| HNL200B | 고무 | 245 | 422 | 293 | 182 | 57 | 76 | 140 | 4-Φ17 | 200 | MAADM00004 |
| PU | 245 | 422 | 293 | 182 | 57 | 76 | 140 | 4-Φ17 | 200 | / | |
| HNL260B/F | 고무 | 307 | 536 | 355 | 188 | 65 | 160 | 140 | 4-M12 | 260 | MAADP00001 |
| HNL260B | PU | 307 | 536 | 355 | 188 | 65 | 160 | 140 | 4-M12 | 260 | / |
| HNL300B/F | 고무 | 344 | 620 | 388 | 207 | 80 | 80 | 140 | 4-M12 | 300 | / |
FAQ
1. 엘리베이터 와이어 로프는 내구성이 있습니까?
엘리베이터 와이어 로프는 특별한 규정과 요구 사항이 있습니다. 구성은 와이어 로프와 정격 하중뿐만 아니라 견인력의 크기도 고려하므로 와이어 로프의 인장 강도는 리프트의 무게보다 큽니다. 안전 계수는 4개 이상의 와이어 로프로 장착됩니다. 따라서 동시에 끊어지지 않습니다.
2. 엘리베이터가 운행 중 갑자기 정전되면 위험합니까?
이 경우 전기 및 기계 안전 장치로 인해 엘리베이터가 자동으로 정지합니다. 정전 시 엘리베이터 브레이크가 자동으로 작동합니다. 또한 계획된 정전과 같은 전원 공급 부서에서도 사전 통지를 운영하고 있습니다.
3. 갑자기 닫히면 다칠까요?
닫히는 과정에서 사람이 홀 도어를 만지면 엘리베이터 도어가 자동으로 다시 시작되어 위험하지 않습니다. 클램핑 방지 스위치를 사용하면 게이트가 닿는 즉시 이 스위칭 동작으로 인해 엘리베이터가 닫히지 않고 다시 열릴 수도 있습니다. 또한 여기에서 닫는 힘도 사용할 수 있습니다.
4. 엘리베이터는 어떻게 작동합니까?
엘리베이터는 (트랙터) 견인 드라이브를 통해 균형추 와이어 로프로 작동하여 가이드 레일에서 오르락내리락합니다.
5. 에스컬레이터 설치가 복잡합니까?
에스컬레이터의 기능은 작동 복잡도에 비례하지 않는다고 생각합니다. 따라서 당사에서 설계한 에스컬레이터는 통합 구조를 적용하여 장비가 더 정확하고 효율적이며 더 쉽고 편리하게 시운전할 수 있습니다.
6. 인증이 있습니까?
예, ISO9001 / CCC / CE 인증서를 보유하고 있습니다.
