아연 도금되지 않은 강철 와이어 로프 6x19+IWR, 1570-1870MPa, 3-46mm, 리프팅 및 드래깅용, 높은 파단 하중

아연 도금되지 않은 강선 로프 6x19+IWR, 1570-1870MPa, 3-46mm, 리프팅 및 견인용, 높은 파단 하중

1. 제품 식별 및 표준

• 제품명: 강선 로프 (아연 도금되지 않음 및 아연 도금됨)

• 표준: GB/T 20118-2006

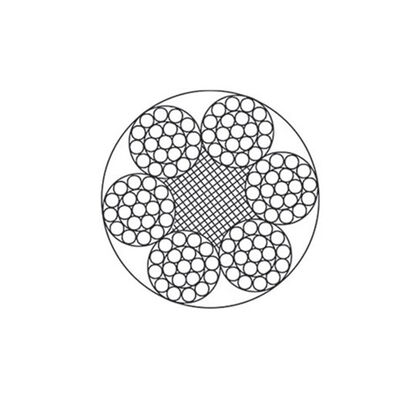

• 구조: 스트랜드 (예: 6x19+FC, 6x19+IWS, 6x19+IWRC)

• 용도: 리프팅 기계, 어망 견인, 열간 강재 이동 기계.

2. 주요 사양

• 공칭 직경 (mm): 3 ~ 46

• 근사 중량 (kg/100m): 코어 유형 (NF, SF, IWR)에 따라 다름

• 공칭 인장 강도 (MPa): 1570, 1670, 1770, 1870

• 최소 파단 하중 (KN): 로프가 파단되는 하중, 다음으로 분류됨:

  • 섬유 코어 (FC)

  • 강철 코어 (IWR / IWS)

3. 코어 유형

• NF: 천연 섬유 코어

• SF: 합성 섬유 코어

• IWR: 독립 강선 코어 (강철)

• IWS: 독립 강선 스트랜드 코어 (강철)

• FC: 섬유 코어

4. 계산 참고 사항 (각주에서)

• 최소 파단력 합계: 최소 파단 하중 × 1.226 (섬유 코어의 경우) 또는 × 1.321 (강철 코어의 경우).

데이터 포인트 예시 (직경 3mm):

• 중량: 3.16 kg (NF) / 3.10 kg (SF) / 3.60 kg (IWR)

• 최소 파단 하중 (1570 MPa): 4.34 KN (FC) / 4.69 KN (IWS)

• 최소 파단 하중 (1870 MPa): 5.17 KN (FC) / 5.59 KN (IWS)

제품 이미지
